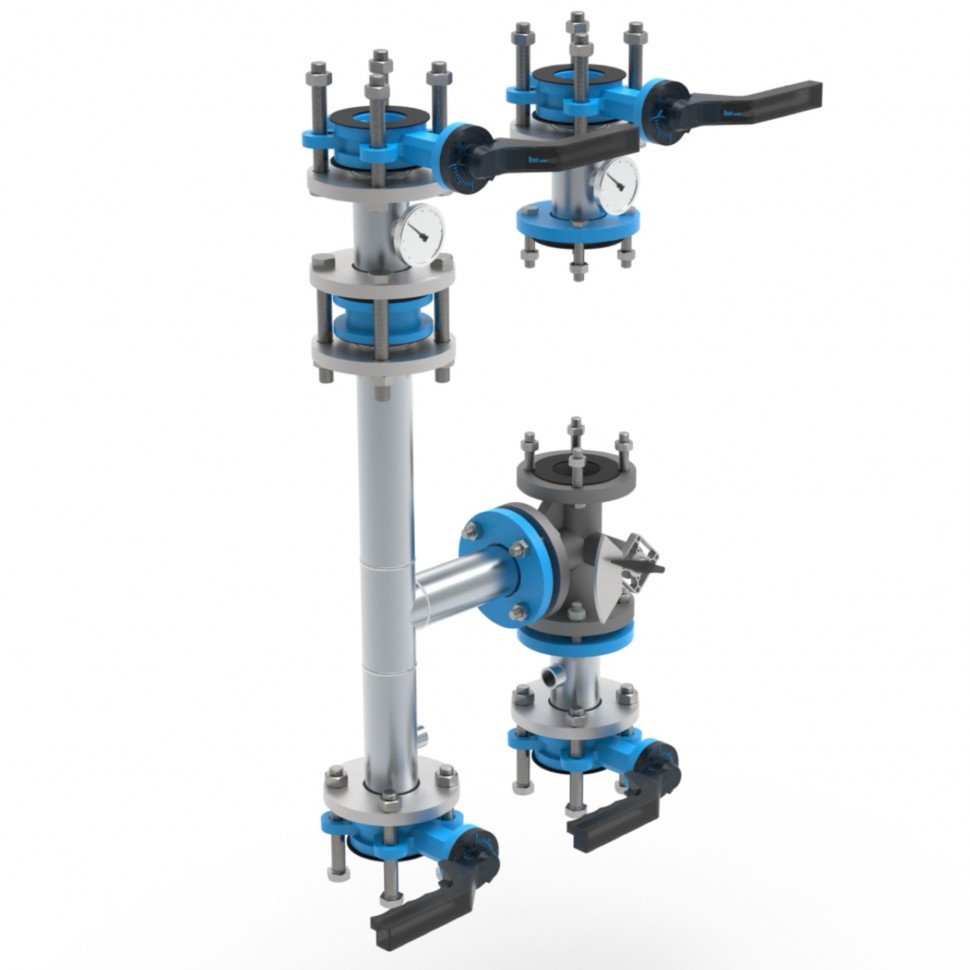

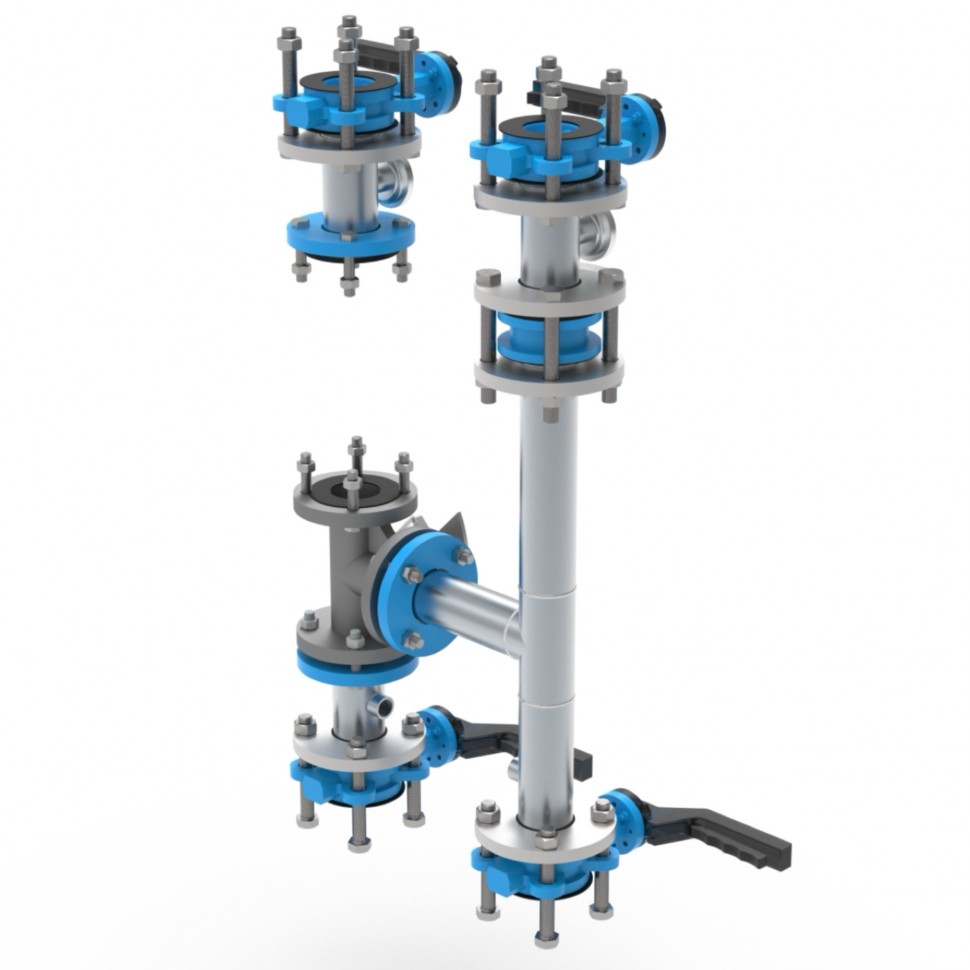

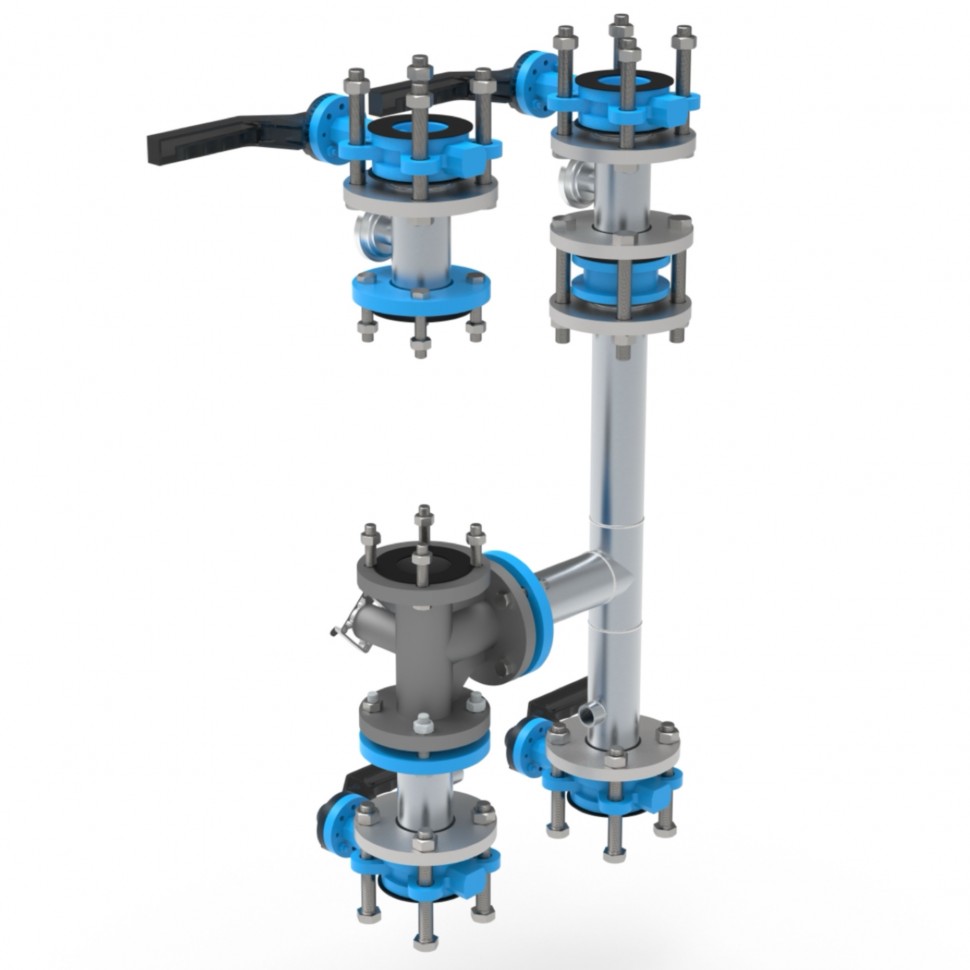

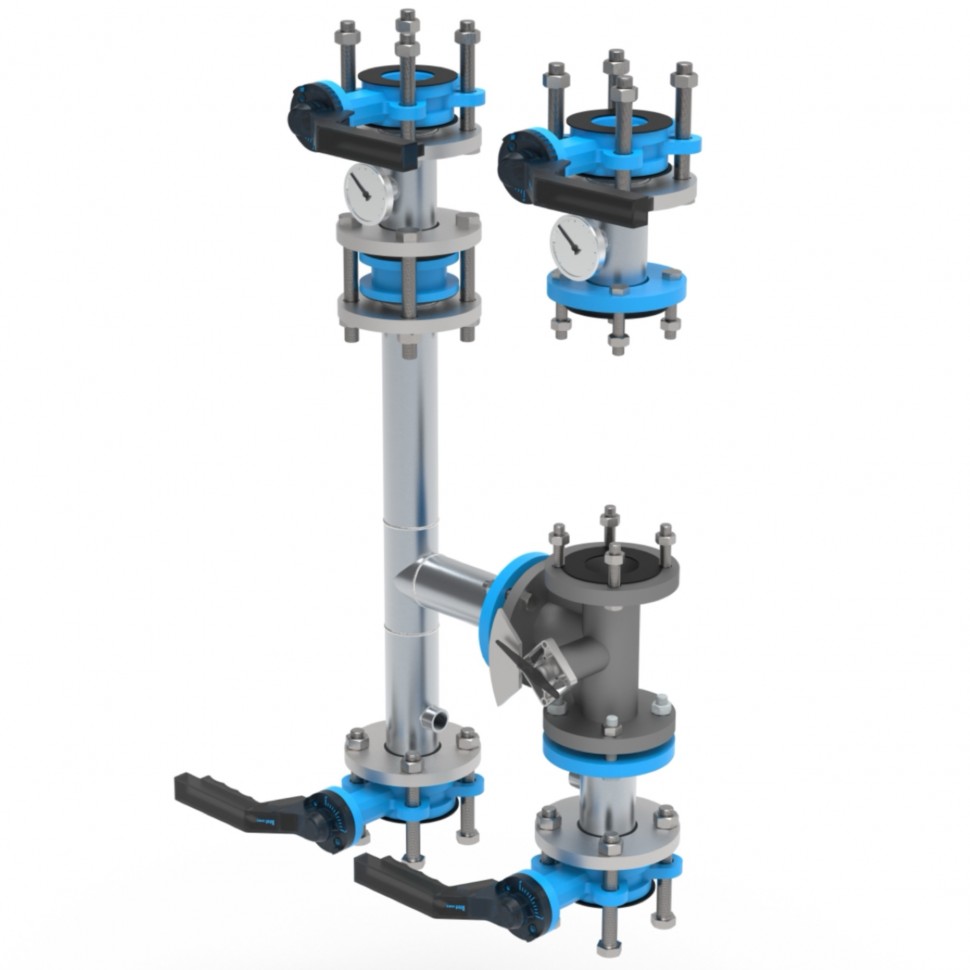

Насосно-смесительная группа PROXYTHERM MK DN 50 (Maximus), с трехходовым клапаном, фланцевая, без насоса

Профессиональная насосно-смесительная группа серии Maximus от PROXYTHERM представляет собой высоконагружаемый узел для количественно-качественного регулирования параметров теплоносителя в мощных системах отопления, теплых полах и технологических контурах. Модель с условным диаметром DN 50 (2") оснащена фланцевым трехходовым клапаном и предназначена для объектов с высокими требованиями к точности поддержания температуры и значительными расходами теплоносителя.

Группа поставляется без циркуляционного насоса, что обеспечивает свободу подбора оборудования под конкретные гидравлические параметры системы. Конструкция рассчитана на установку насосов с присоединительной длиной 280 мм. Все магистральные подключения (подача, обратка, выход на контур, а также присоединение насоса) выполнены фланцевым способом, что гарантирует надежность, герметичность и простоту монтажа тяжелых узлов.

Материалы: нержавеющая сталь и высокопрочная латунь

В отличие от стандартных решений из углеродистой стали, гидравлический блок и все трубопроводы насосно-смесительной группы MK DN 50 Maximus выполнены из нержавеющей стали AISI 304. Это обеспечивает:

- Полную стойкость к кислородной и межкристаллитной коррозии;

- Сохранение герметичности и пропускной способности на протяжении всего срока службы здания;

- Совместимость с любыми видами теплоносителей, включая растворы пропилен- и этиленгликоля высокой концентрации;

- Эстетичную чистовую поверхность, не требующую окраски и регулярного обслуживания.

Комплектация и особенности:

- Трехходовой фланцевый клапан, обеспечивающий подмес теплоносителя из обратной линии в подающий трубопровод. Позволяет организовать узел смешения для поддержания заданной температуры во вторичном контуре (например, в системе напольного отопления или вентиляции).

- Четыре запорных фланцевых крана (полнопроходные), позволяющих полностью отсечь группу от первичного контура и от смесительного контура для сервисного обслуживания, замены насоса или клапана без слива теплоносителя из всей системы.

- Обратный клапан межфланцевого типа, предотвращающий обратную циркуляцию и паразитные токи теплоносителя, обеспечивая корректную работу трехходового клапана и насоса.

- Два термометра биметаллического типа с диапазоном измерений 0–120 °C для визуального контроля температуры подающей и обратной линии непосредственно в месте установки насоса.

- Комплектация крепежом: для удобства монтажа в комплект поставки включены высокопрочные болты, гайки и паронитовые прокладки, необходимые для сборки всех фланцевых соединений узла.

Область применения

Благодаря цельному корпусу из нержавеющей стали и фланцевому исполнению, насосно-смесительные группы PROXYTHERM MK DN 50 рекомендованы для систем, где требуется понижение и стабилизация температуры теплоносителя при высоких рабочих давлениях:

- Узлы подготовки теплоносителя для систем напольного отопления коммерческого и промышленного назначения

- Обвязка буферных емкостей и бойлеров косвенного нагрева с поддержанием температуры в контуре ГВС;

- Гидравлическая увязка высокотемпературных (твердотопливных, газовых) и низкотемпературных (конденсационных) котлов в каскадных схемах;

- Системы лучистого отопления, воздушно-отопительные агрегаты и фанкойлы с регулированием температуры теплоносителя.

* совместимо с насосами Shinhoo:

-BASIC PRO 50-12F 1х230

-BASIC PRO 50-12SF 3х380

-BASIC PRO 50-16F 1х230

-BASIC PRO 50-16SF 3х380

-BASIC PRO 50-20F 1х230

-BASIC PRO 50-20SF 3х380
